1.功能簡介

1.1功能概述

GCAN-PLC-530是一款集成有總線控制功能的、帶EtherCAT主站功能的可編程邏輯控制器（PLC）。集成了四核處理器、具有納秒級指令的處理速度。還可以方便的連接入CAN總線系統等，并可通過插片式模塊進行擴展。

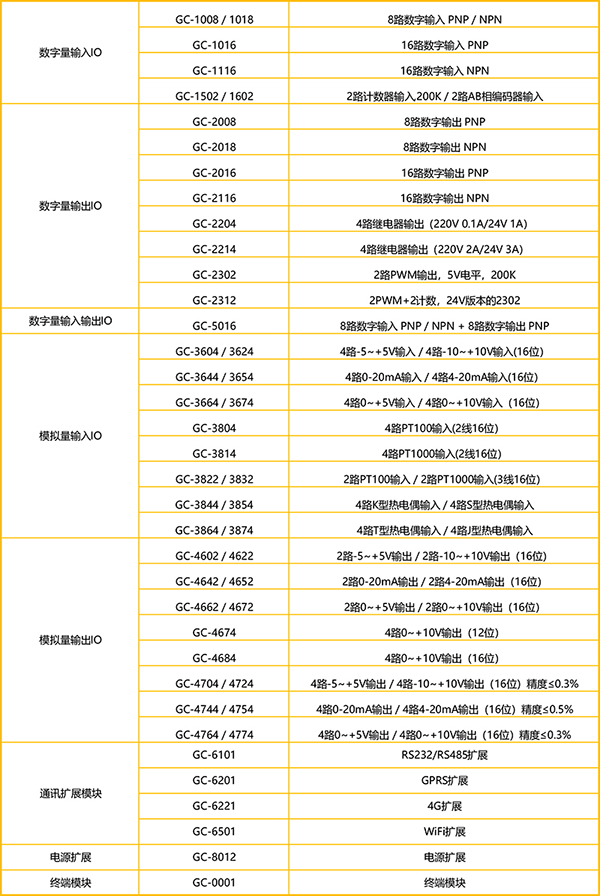

GCAN-PLC系列產品由一個可編程的主控模塊（GCAN-PLC-530等）、若干GC系列IO模塊（GC-1008、GC-3804等）以及一個終端電阻模塊（GC-0001）組成。GCAN-PLC-530等主控模塊可連接所有的GC系列IO模塊，用戶可根據現場實際需求自行選擇擴展IO模塊，在電源供應充足情況下，IO模塊數量最多可擴展32個，其中當擴展模塊數量超過16片時，需額外增加一片IO供電擴展模塊GC 8012以保證電源供應充足，主控模塊可根據插入IO模塊的前后位置自動分配地址，實現自動組態，用戶無需在PC上創建組態界面及設置參數。

GCAN-PLC可使用CODESYS V3.5 SP16及以上版本軟件對其編程。軟件支持符合IEC-61131-3標準中規定的五種標準編程語言，這使得程序的可移植性和復用性很強，而且軟件還具有多種調試功能（斷點、單步等），調試程序更加方便。

GCAN-PLC-530不僅可完成各種數字/模擬量的輸入/輸出，還集成了多種常用的工業現場總線，如：RS232/485總線、CAN總線、以太網總線、EtherCAT總線。

1.2性能特點

（1）1路以太網接口，1路以太網/EtherCAT復用接口；
（2）1路RS232接口；1路RS485接口；
（3）2路CAN接口；
（4）編程軟件：CODESYS（編程語言符合IEC61131-3標準）；
（5）支持EtherCAT主站功能；
（6）可帶軸數：24軸；從站數：最大127個EtherCAT從站；
（7）在電源供應充足（加擴展電源模塊）情況下可擴展IO模塊數量最多為32個；其中當擴展模塊數量超過16片時，需額外增加一片上述的IO供電擴展模塊GC 8012以保證電源供應充足；
（8）組態方式為自動組態形式；
（9）電源額定DC 24V；容差-15%/+20%；
（10）輸入電流最大為400mA（總GC-bus電流）；
（11）啟動電流：約為2.5倍的持續電流；
（12）電氣隔離為1500V DC；
（13）EMC測試：Zone B，IEC61131-2；
（14）工作溫度范圍：0℃~+50℃；
（15）相對濕度：10%~95%，無凝露；
（16）防護等級：IP20；

1.3典型應用

（1）與分布式總線端子模塊相連接，構成一個完整的可編程控制節點。

2.設備安裝與使用

本章節將詳細說明GCAN-PLC的安裝方法、接線方法、指示燈的含義與接口的含義。

2.1模塊外觀及尺寸

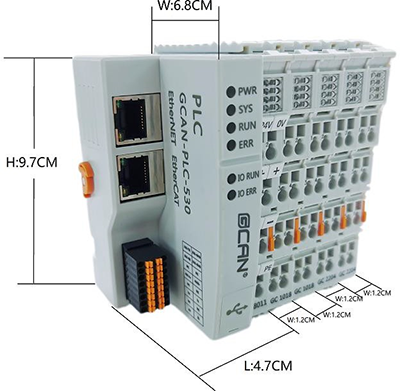

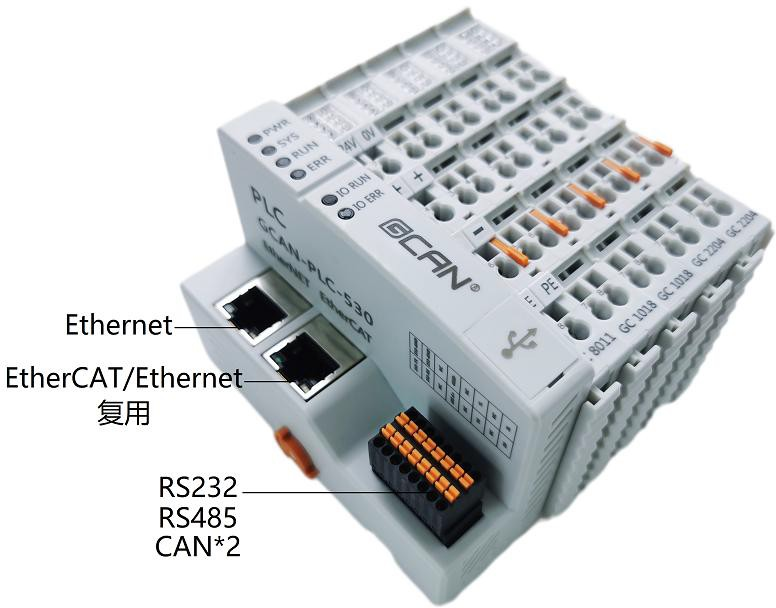

完整的GCAN-PLC控制器外觀如圖2.1所示。GCAN-PLC-530主控模塊包含總線通信接口、供電及I/O電源接口。其中，總線通信接口包括1個以太網接口、1個以太網/EtherCAT復用接口、1個RS232接口、1個RS485接口、2個CAN接口。編程接口使用以太網接口。

圖2.1 GCAN-PLC外觀及尺寸圖

2.2模塊固定

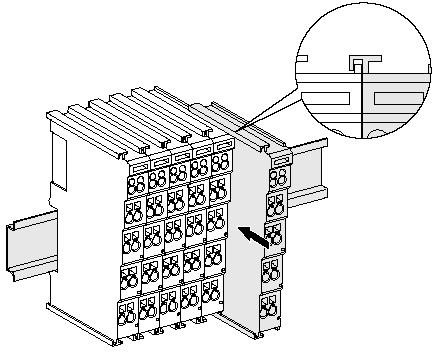

GCAN-PLC及其配套的GC系列端子模塊的安裝方法如圖2.2所示。

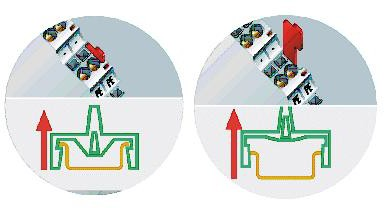

圖2.2 GCAN-PLC安裝

圖2.3 GCAN-PLC卡扣松脫方式

請按圖2.2所示，把GCAN-PLC安裝在導軌上，直到卡扣卡緊發出“咔”的聲音。之后您需要逆時針旋轉控制器外殼左端的橙色旋鈕，將控制器的左端牢固地固定在導軌上。GCAN-PLC具有自鎖機制，可有效防止設備掉落，如圖2.3所示。您可以拉拽橙色拉桿帶動卡扣松動后將控制器及IO模塊從導軌上取下，橙色拉桿拉動分為兩個階段，第一次拉動只是將拉桿拽出，在拉出后繼續拽動會感受到明顯的阻力，這個時候才會松動卡扣。取下控制器之前，您需要順時針旋轉控制器外殼左端的橙色旋鈕，解除鎖定狀態。

GCAN-PLC最多可以連接32個GC系列IO模塊。插入模塊時，一定要沿著凹槽，在已有模塊的右側順次插入，直到鎖扣卡死并發出“咔”的一聲。當您正確組裝節點時，在端子模塊之間不會存在明顯的縫隙。如果有一個模塊未被正確組裝，整個IO系統將不會正常運行。

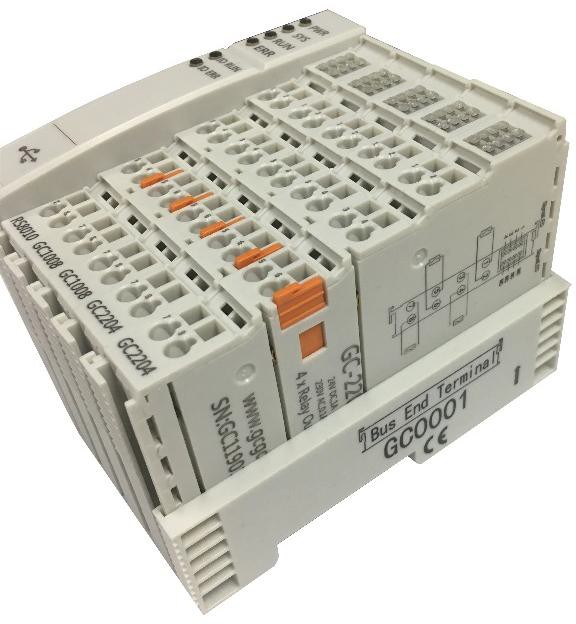

請注意：在使用GCAN-PLC控制器時，必須保證在GCAN-PLC所有IO模塊的最右端已經安裝了一個GC-0001終端電阻模塊，且該終端電阻模塊已經固定到底部無松動，如圖2.4所示。該終端模塊將保障GC系列IO模塊之間的數據傳輸與電力供應，缺少該終端模塊或安裝不當將導致整個系統出現錯誤。

圖2.4 GC-0001終端電阻模塊安裝方法

2.3接線方法

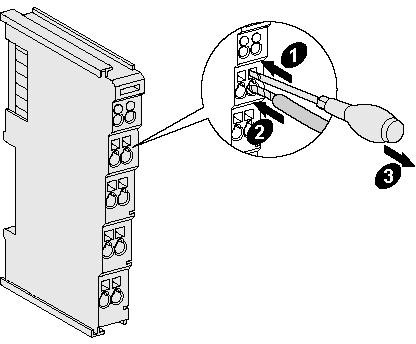

GCAN-PLC的電源模塊及GC系列IO模塊的接線方法如圖2.5所示，先使用一字螺絲刀插入方形孔中，頂住方形孔中金屬片的上沿，用力垂直向里壓。之后將線纜插入圓形孔中。插好之后，拔出螺絲刀，線纜即可穩固地鎖死在圓形孔中。

圖2.5 GCAN-PLC的電源及IO模塊接線

2.4接口定義

GCAN-PLC-530總線通信接口由2個RJ45接口與端子接口組成。RJ45接口包括1個以太網接口（出廠IP地址192.168.1.30）、1個EtherCAT/以太網（出廠IP地址192.168.2.30）復用接口：

圖2.6 GCAN-PLC-530的總線接口樣式

端子接口包括1個RS232、1個RS485，2個CAN總線接口，使用插拔式雙排彈簧按壓式端子引出。

圖2.7 GCAN-PLC-530的總線與控制器電源接口樣式

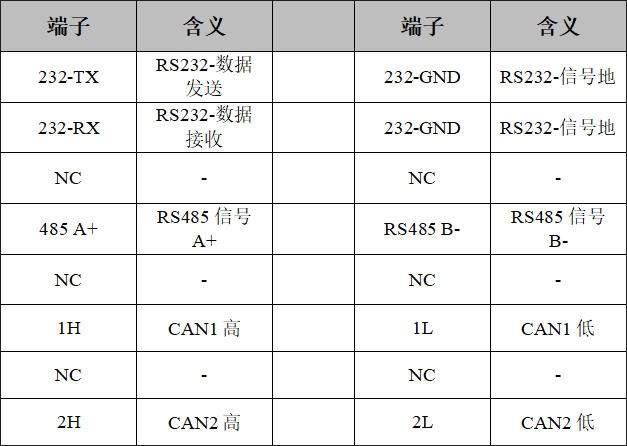

表2.1 GCAN-PLC-530的總線與控制器電源接口定義

2.5電源端子定義

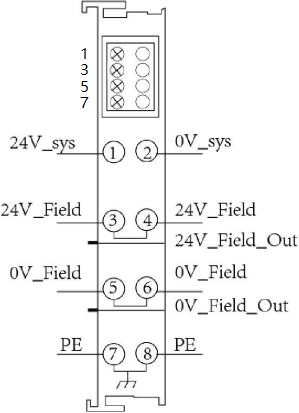

圖2.8 PLC主控模塊電源接線端子排

PLC主控模塊的電源接線端子排如圖2.8所示。PLC主控模塊包含8個端子，各個端子對應的序號及其含義如表2.2所示。請注意，3號端子與4號端子之間、5號端子與6號端子之間、7號端子與8號端子之間，在模塊的內部是相連的。

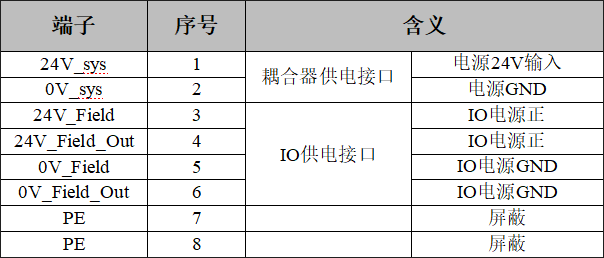

表2.2 PLC主控模塊電源接線端子定義

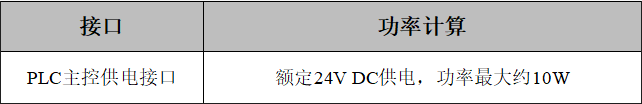

請注意：PLC系統的功耗（功率）分為兩部分：PLC主控模塊的功率和擴展IO模塊的功率。

2.6系統狀態指示燈

GCAN-PLC的正面突出區域包含6個圓形狀態指示燈。指示燈的具體指示功能見表2.3。指示燈處于不同狀態下時，GCAN-PLC的狀態如表2.4所示。

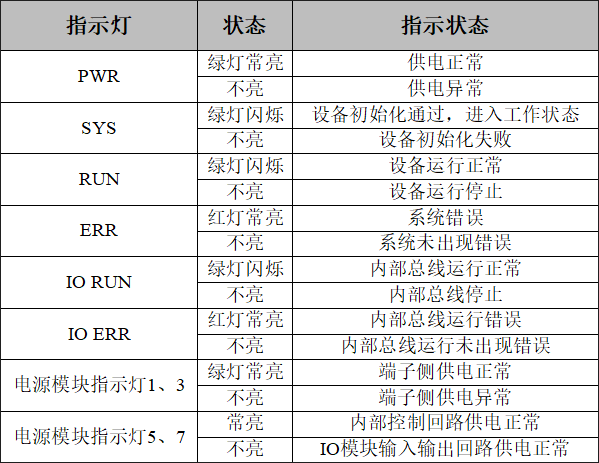

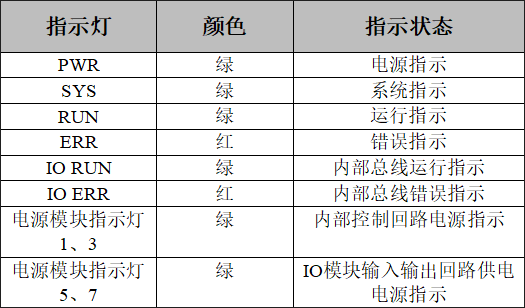

表2.3 GCAN-PLC指示燈定義

表2.4 GCAN-PLC指示燈狀態含義

3.通信連接

3.1串口連接

GCAN-PLC使用標準串口電平，因此該模塊可以直接與帶有RS232或RS485接口的設備進行連接。

3.2CAN連接

GCAN-PLC接入CAN總線時僅需要將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。

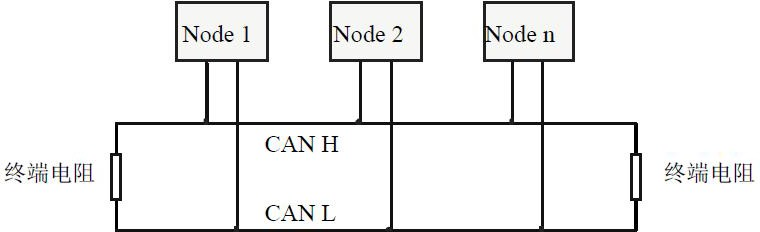

CAN-bus網絡采用直線拓撲結構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN-bus總線的連接如圖3.1所示。

圖3.1 CAN-bus網絡的拓撲結構

請注意：CAN-bus電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見表3.1。若通訊距離超過1km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

表3.1波特率與最大總線長度參照表

3.3CAN總線終端電阻

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖3.2所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。

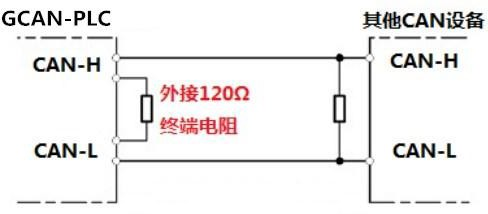

圖3.2 GCAN-PLC與其他CAN節點設備連接

請注意：GCAN-PLC的CAN總線內部未集成120Ω終端電阻。如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。需要使用時，將電阻兩端分別接入CAN_H、CAN_L即可，如圖3.2所示。

4.PLC程序運行開關及復位按鍵

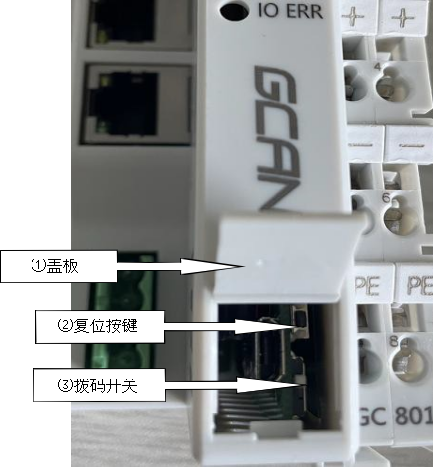

GCAN-PLC-530提供1個程序運行開關和1個復位按鈕。打開蓋板后實物圖如圖4.1所示。

圖4.1運行開關及復位鍵實物圖

圖4.1中：

①為蓋板。默認為關閉狀態。您可以通過隨貨附贈的一字螺絲刀抵住位于蓋板下方的空隙，輕輕撬開。
②為復位按鍵。
③為運行/停止撥碼開關。

注意:
1.運行/停止開關的撥碼位于上方時（朝向復位按鈕一側），用于啟動PLC程序運行；運行/停止按鈕的撥碼位于下方時（背向復位按鈕一側），用于停止PLC程序運行。
2.上電后長按復位鍵到ERR燈閃爍，用于恢復PLC出廠IP地址：192.168.1.30/192.168.2.30。

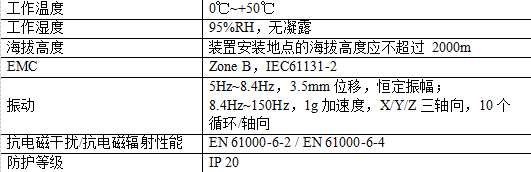

5、技術規格

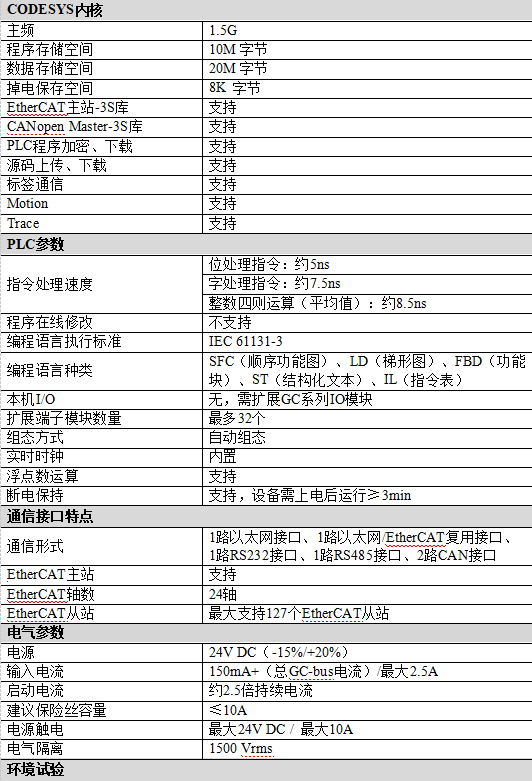

沈陽廣成科技GCAN-PLC-530型可編程控制器PLC的設備參數包括：
